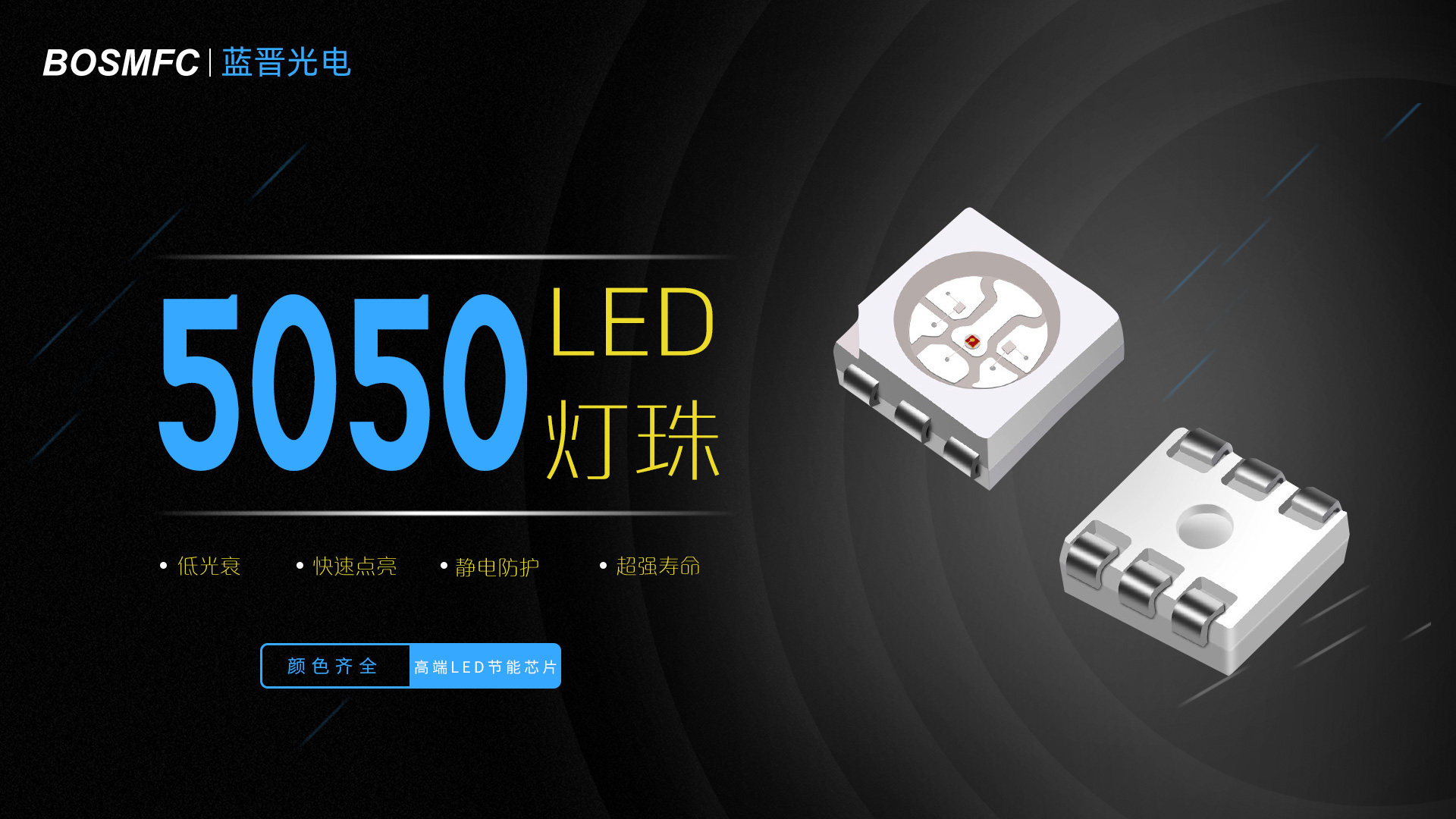

5050幻彩內置IC燈珠是一個集控制電路與發光電路于一體的智能外控LED光源。其外型與5050LED燈珠相同，每個元件即為一個像素點。像素點內部包含了智能數字接口數據鎖存信號整形放大驅動電路，電源穩壓電路，內置恒流電路，高精度RC振蕩器，輸出驅動采用專利PWM技術，有效保證了像素點內光的顏色高一致性。

數據協議采用單極性歸零碼的通訊方式，像素點在上電復位以后，DIN 端接受從控制器傳輸過來的數據，首先送過來的24bit數據被第一個像素點提取后，送到像素點內部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過DO端口開始轉發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit。像素點采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。LED具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超長壽命等優點。將控制電路集成于LED上面，電路變得更加簡單，體積小，安裝更加簡便。

5050RGB帶IC九大特點：

——LED內部集成高質量外控單線串行級聯恒流IC;

——控制電路與芯片集成在SMD 5050元器件中，構成一個完整的外控像素點色溫效果均勻且一致性高。

——內置數據整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。

——內置上電復位和掉電復位電路，上電不亮燈;

——灰度調節電路(256 級灰度可調)，

——紅光驅動特殊處理，配色更均衡，

——單線數據傳輸，可無限級聯。

——整形轉發強化技術，兩點間傳輸距離超過10M.

——數據傳輸頻率可達800Kbps，當刷新速率 30幀/秒時，級聯數不于1024點。

5050幻彩內置1C燈珠應用廣泛:

LED全彩發光字燈串. LED全彩模組. LED幻彩軟硬燈條.LED護欄管，LED 外觀/情景照明。LED點光源LED像素屏.LED異形屏.各種電子產品.電器設備跑馬燈等領域。
