LED行業中，市場上大功率的主流是用仿流明的支架封裝，這已經行之有年，廣范用于各式的燈具中，類似的封裝在光效、散熱上都取得了不錯的成績，但是體積大、成本高是這類封裝的缺點，因此近幾年出現了以Cree-XP為代表的3535及5050貼片LED燈珠陶瓷封裝，其光效媲美仿流明封裝，而且體積小，但缺點是單價高，制造不易，仍只能用于一些高端的應用，無法普及于一般大眾。本文中我們嘗試用5050貼片LED燈珠的支架來做大功率封裝，并且用自動molding來做透鏡以便在成本、光效及散熱上，達到仿流明和Cree-XP的封裝效果。
5050大功率特點
目前LED燈珠面臨的問題主要為如何提高光效、降低成本和達到良好的散熱，以便保持長時間的壽命，從以上的思維中藍晉光電廠家利用了低成本支架、大的散熱面積，一次的透鏡以便提高取光效率。目前做出的燈珠樣品和球泡燈樣品，透鏡部份采用的是硅膠材質，熱安定性良好，有別于目前仿流明封裝用PC透鏡無法經過回流焊。東莞藍晉光電廠家生產的5050貼片LED燈珠大功率封裝可使用貼片機大量生產，而且體積小，使用于燈具上容易設計，廠家生產，價格更實惠。
5050大功率發光效率
在取光效率方面，藍晉光電廠家采用了特殊的反射杯和薄型0.8毫米的支架以優化出光效果，并且用molding透鏡以增加出光光通量及發光角度。利用tracepro做出的模擬效果圖，以便了解珪膠透鏡對LED取光效率的影響，仿真的結果顯示出加透鏡的出光效果比未加透鏡的出光效果增加10%，出光的角度可增加20度，很適合于球泡燈等需要大角度發光的燈具使用，實際量測其光通量約可增加5~10%，和實際的模擬接近。并且在往后的應用中我們可以改變一次透鏡以取得不同的出光效果，比如在需要較小角度的應用上，例如手電或路燈應用場合可以改變一次透鏡來配合各種不同的應用范圍。
5050大功率散熱評估
影響LED燈具性能的除電源外最重要的就是散熱的設計了，針對散熱設計，5050支架采用了0.2毫米銅超大薄型散熱設計，加大散熱面積以增加散熱效果。在一個7W的球泡燈中試做，室溫25℃的情況下，量測其焊點溫度為70℃左右，而放到90℃的烤箱中測試為113℃。目前測試得到的結果是在1W的功率下如有良好的散熱途徑其散熱狀況良好，熱阻相當低，這也保證了5050貼片LED燈珠的耐用性。目前正在進行長期光衰測試，現測試兩個月無明顯光衰，后續將會繼續觀察。

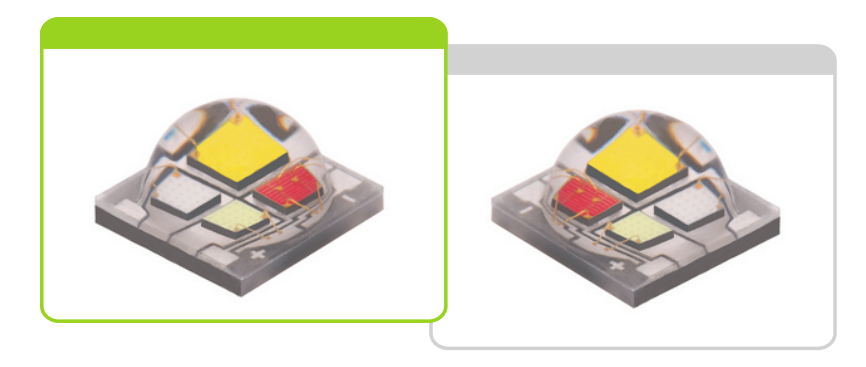

5050大功率用于監控攝像燈、醫療燈，特殊光源、VR.AR，虛擬現實等領域。

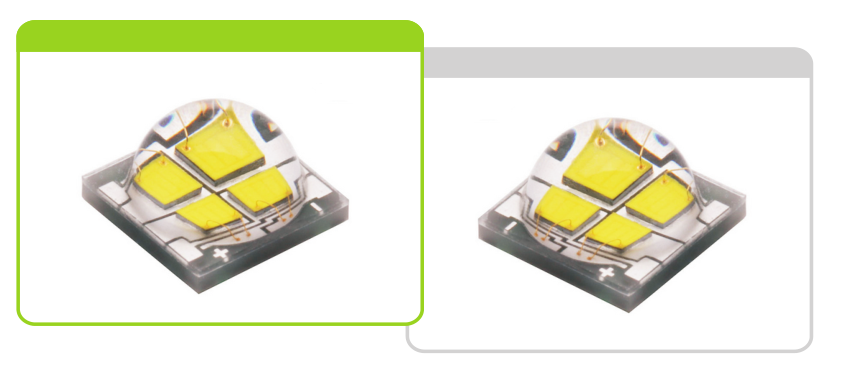

5050大功率用于監控攝像燈、醫療燈，特殊光源、VR.AR，虛擬現實等領域。
藍晉光電廠家專業生產5050大功率陶瓷基底系列LED燈，廠家批量生產價格實惠，有需要的朋友可聯系我們官方客服人員。
