大家都知道機械鍵盤在購買的時候有無燈也有有燈的選擇，那么對于無燈的鍵盤，我們應該如何將機械鍵盤LED燈珠加進去呢?下面就來給大家?guī)?lái)全程講解吧。

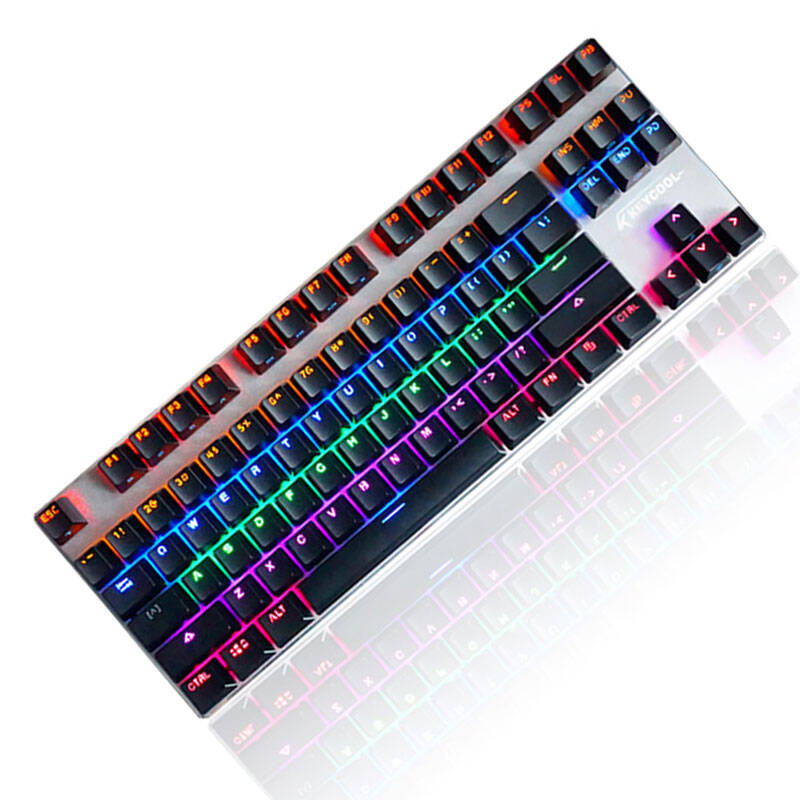

機械鍵盤LED燈珠怎么加 藍晉光電告訴你
機械硬盤如果不發光，那么就失去了信仰，不知道什么時候，信仰之光逐漸蔓延到外設之上，正好小編手里有一款網際快車G100櫻桃黑軸機械鍵盤 ，忽然有打算給不發光的機械鍵盤加燈的主意，讓它光彩奪目!機械鍵盤加燈是一個非常消耗時間的事情，小編花費差不多一個星期的時間，超過了400次焊點，如 果您也打算給機械鍵盤加燈，那么一定要懂得堅持，下面裝機之家小編就為大家?guī)?lái)機械鍵盤改裝加燈圖文教程。
內部包裝還算別致
如果想要學習機械鍵盤改裝的同學們這里要注意了，購買LED燈一定要大于所需的數量，畢竟不能保證每一個LED燈都是好的，其實也花不了多少錢 。此外自己購買一個測試LED好壞的紐扣電池，同時你也可以分辨正負極。
LED燈珠與電池
由于此次改裝采用的是飛線方式，因此需要單獨的連線來為L(zhǎng)ED供電，最佳的選擇為單股獨芯網線，獨芯的硬度與可塑性相對于多股銅絲來說更強， 也可以方便走線和焊接。
機械鍵盤改裝需要的工具：電烙鐵、電熱吸錫器各一把，萬能螺絲刀一套
電烙鐵是60W溫度可調的，方便溫控溫。吸錫器直接上了電熱的，比需要單獨用烙鐵加熱的要方便一些。一把機械鍵盤也許會同時使用多種規 格螺絲，因此拆卸機械鍵盤時準備一套的螺絲刀還是有必要的。
大家在挑選焊錫絲時要用高質量的，如果過于廉價的焊錫，也許在焊接過程中與焊接質量均會造成不利的影響。焊錫絲通常都是中空的，空心部分 被松香填滿，起到清潔焊點和烙鐵頭的作用，對焊接過程起到很大的幫助，所以這次就沒單獨準備松香。壁紙刀永遠都是萬能的，也是必備的工具之一。
鍵盤的拆解與注意事項
準備好了所需的材料和工具，接下來就可以對鍵盤下手了。為了讓這把鍵盤能夠重獲新生，接下來慘不忍睹 的肢解畫面是不可避免的，心臟不好的朋友---其實也能觀看。
選擇與固定螺絲尺寸相對應的批頭，然后將八顆螺絲旋下來。這里需要注意的是我們?cè)诓鹇萁z時要對腳拆，不要在相鄰的地方再次拆卸，因?yàn)檫@樣 有可能導致外殼應力不均而產生破壞。
我們可以看到整個外殼背部是由八顆十字花螺絲固定的
螺絲拆掉之后，就可以將上蓋部分拿下來了，上蓋與底座之間除了螺絲還有卡扣使其結合，開啟的時候不能過于用力，以防損壞外殼。
鍵盤主體的PCB是由7顆小自攻螺絲與底座固定的，拆下后就可以將主體與底座分離了，兩者之間并沒有卡扣固定，可輕松將其分離。分離之后我們 可以發現第一個悲劇就此誕生---PCB上沒有LED的預留孔，這意味著我們不得不進行飛線的辦法繼續進行改裝。
首先預熱吸錫器，溫度達到后將吸嘴對準焊點，融錫的時間不要過長，否則可能有將焊盤帶下來的危險。待焊點的錫溶化后按動開關，活塞運動時 會在吸嘴處產生真空，同時將液態錫帶走，很是方便，不過由于是金屬吸嘴，焊錫會經常把吸嘴堵住，甩一甩就好了。如果你對著人甩錫，他跑過來打你，請不要問 我為什么。
與軸體與鋼板進行分離
首選我們要鋼板動些手腳，因此要把軸體從鋼板上取下，軸體上下有兩個卡扣，直接拔是拔不起來的，先將軸體的上下任意一側按下去，然后再按 另一個方向，軸體就取下來了。
錫紙的作用
鋼板表面原本是亞光黑漆面的，貼上錫紙，搖身一變，偽裝成了銀色的巧克力，錫紙主要擔任反射光線的責任，讓更多的光線反射到鍵帽上， 以增強背光效果。
小心翼翼的分割
錫紙覆蓋鋼板后會將軸體的孔位封住，因此小編需要為軸體開洞，千萬不要手指戳破，直接捅破的話，會造成洞口邊緣不規則，正確捅破錫紙的方 法：用壁紙刀在邊框以斜對角插入，而后旋轉90°再來一次，讓切口呈十字形即可。手指捅向洞中，可以讓邊緣完美。
安裝軸體
找準軸體與鋼板固定卡扣的方向，兩手同時放在軸體帶有卡扣的邊緣，用力向下一按，機械軸就進入槽中了，整個過程非常簡單。
主要注意的是，向下按的過程中不要太過力，大力會出奇跡哦，哈哈!
錫紙當導線
忽然想到錫紙也是導體，可以作為導線來使用，這樣省去了布線的煩惱，小編就將錫紙裁成很多細條狀，橫向鋪開準備做導線用。
嵌入核心部分
接下來，我們需要將LED插入軸體里面。于我們是飛線連接方式，不連接主控，插入LED的時候不必在意方向，只要都是 一致的就可以了。軸體背面還有兩個小孔，如果遇到LED燈從前面進去卻不能從后面穿過，說明LED的引腳產生變形，引腳之間不平行，只要手動校準后就可以輕松穿過。

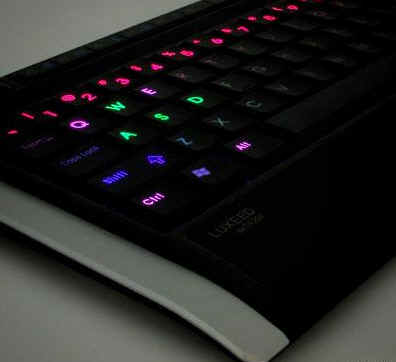

機械鍵盤LED燈珠怎么加 藍晉光電告訴你
LED彎折固定
確認LED在軸體上姿勢正確后，用大拇指(哪個都行)頂住燈珠上部使其緊密無匡量的與軸體貼合，而后用手指將引腳向?qū)⒁呔€的線槽方向側推，直至能 夠自行固定。再次提醒小伙伴們，LED引腳極性一定要保持一致。
LED光源導通測試
有的小伙伴可能會問，按照正常的步驟，應該在安裝之前就測試LED的好壞啊，為什么要等到全部安裝到軸體后才進行測試呢?其實LED在出廠前性能都是經 過測試確認的，壞的幾率很低，但也不排除這種可能性。
在鋼板上測試LED更方便
另一個原因就是LED固定在軸體上的時候，只要一只手拿好鋼板，另一只手拿著紐扣電池，傾斜著點向LED的引腳也是非常方便的。這里提醒小伙伴，千萬要給LED做測試，等到PCB焊接后才發現某個LED壞的那就麻煩了。
剪腳操作小心翼翼
推倒所有LED引腳后，我們就需要按照所需的引腳長度進行剪角，用手指將剪好后的引腳朝鋼板方向用力按下，盡可能的貼近錫紙。一個極性引腳完成后， 就可以進行焊接了。然而，現實總是冷酷的，雖然名子里都帶錫，但錫紙死活不想與焊錫融合，焊錫翻滾著在錫紙上調皮的跑來跑去，讓小編心頭頓時涼了一大半， 萬萬沒想到這一點，此時也容不得再去找助焊劑等東西了。
穿針引線
小編找來準備的網線，褪去了它最后一層皮，使它的胴體(銅體)完全暴露出來，用蛇形依次在引腳下方穿插行走布線。然而在布線結束后，銅線剛好缺 了我起始端留出長度的一段，心中千萬頭小動物在奔騰.....最后又焊了一段才作罷。
焊接工作開始
電烙鐵的溫度是根據焊錫熔點和LED廠商給出的焊接溫度設置的，通常都是200°~300°左右，焊接時間5秒之內。先用右手將烙鐵抵在引腳上，左手持焊錫絲抵在烙鐵頭與引腳之間，高溫使焊錫絲熔化并覆蓋到引腳和導線之上，略停留1秒，使焊錫與引腳和導線的連接更加緊密，以防止虛焊，造成返工。
焊接第二根導線時小編為了省力沒有剝導線絕緣層，直接用高溫燙破絕緣層露出銅絲再進行焊接。然而失算的總是筆者，導線絕緣層被融化后會有殘留物在銅絲之上，導致很?chē)?yán)重的虛焊，筆者不得不把另一個跟導線的絕緣層也退掉再進行焊接，兩導線之間用透明膠帶裁成條狀并粘貼進行絕緣處理。
小心駛得萬年船
由于焊接LED部分多達200余焊點，紕漏總有可能會出現，仔細的小編又將所有焊點重新檢查了一遍。果不其然發現了其中一個焊點虛焊了，果斷補焊。如果PCB整體焊接后才發現，就為時已晚了。
焊接后LED測試
焊接過程中避免不了對焊接時間掌控的不準確，對LED產生可能的損壞。電路采用的是并聯方式，所以之前的那個紐扣電池即可對其進行供電測試。逐個查看LED是否被點亮，并用手稍大力戳燈珠，再次檢驗虛焊，很慶幸，筆者的細心感動了鍵盤，一次點亮全部通過。
導線的絕緣處理
由于鍵盤PCB有飛線連接，所以不得不對其進行絕緣處理，方法也很簡單：用透明膠帶覆蓋所有裸露飛線的地方，并用壁紙刀將多余覆蓋到軸體引腳焊盤部分裁掉。幸虧PCB原本的飛線在沒有刻蝕電路的一面，不然用壁紙刀劃下去不知又造成多少悲劇。
軸體開關與PCB的結合
檢查軸體引腳方向是否垂直，將不垂直的引腳用工具(尖嘴鉗子最好用)將引腳調教至正確姿勢，而后將PCB方向擺正并覆蓋到嵌有軸體的鋼板上，引腳對準焊盤，從一側輕輕按下即可。當筆者覆蓋至小鍵盤的回車和+號時候，被眼前的一幕驚呆了，這兩個貨跟其他小伙伴調轉了90°，也怪筆者不夠細致到位，返工!
軸體與PCB的焊接
焊接軸體是一個非常容易的事情，不過也是比較關鍵的部分，經常進行電路焊接的用戶都知道，，電烙鐵溫度過高會使焊盤從PCB板上脫離，會造成無法挽回的損失。據傳說有大神能夠飛線補救，不過筆者我暫時沒這項技能，因此焊接過程將溫度調至不足400°，可能有經驗的小伙伴說400°溫度也不低啊，筆者不是在誤人子弟嗎?
焊接軸體
小編使用400°的理由如下：過低的溫度會導致焊錫絲融化吃力，導致焊接時間過長，而先將焊錫融至烙鐵頭上的話，也會導致焊盤預熱不足焊接困難造成焊接時間過久。如果使用高溫，烙鐵頭抵在焊盤之上，焊錫絲接觸到烙鐵頭會快速融化并覆蓋到焊盤之上，整個過程筆者親測3秒不到，并且在后來的測試中證明沒有虛焊假焊等現象發生。
LED光源供電選擇
小編的供電方案直接就是從鍵盤本身的USB接口上取電，焊接前找好極性，并將電源線切至合適長度，分別焊接到USB供電線路上即可。這種低功率的LED裝在上面，大家不用擔心USB供電不足的情況。
上文就是關于機械鍵盤LED燈珠怎么加的相關內容，相信認真看完的朋友都已經清楚了，當你遇到關于LED燈珠方面的問題時就登陸我們藍晉光電網站吧!
